Vantaggi degli interruttori di livello Ziasiot

1. Rilevamento affidabile del livello-del punto

Rileva con precisione i limiti di livello alto/basso per attivare allarmi, pompe o valvole.

Ideale per la prevenzione del troppo pieno, la protezione dal-funzionamento a secco e il rilevamento delle perdite.

2. Tecnologie di rilevamento multiple

Disponibili in diverse tipologie per adattarsi a varie applicazioni:

Interruttori a galleggiante (meccanici, semplici,-economici)

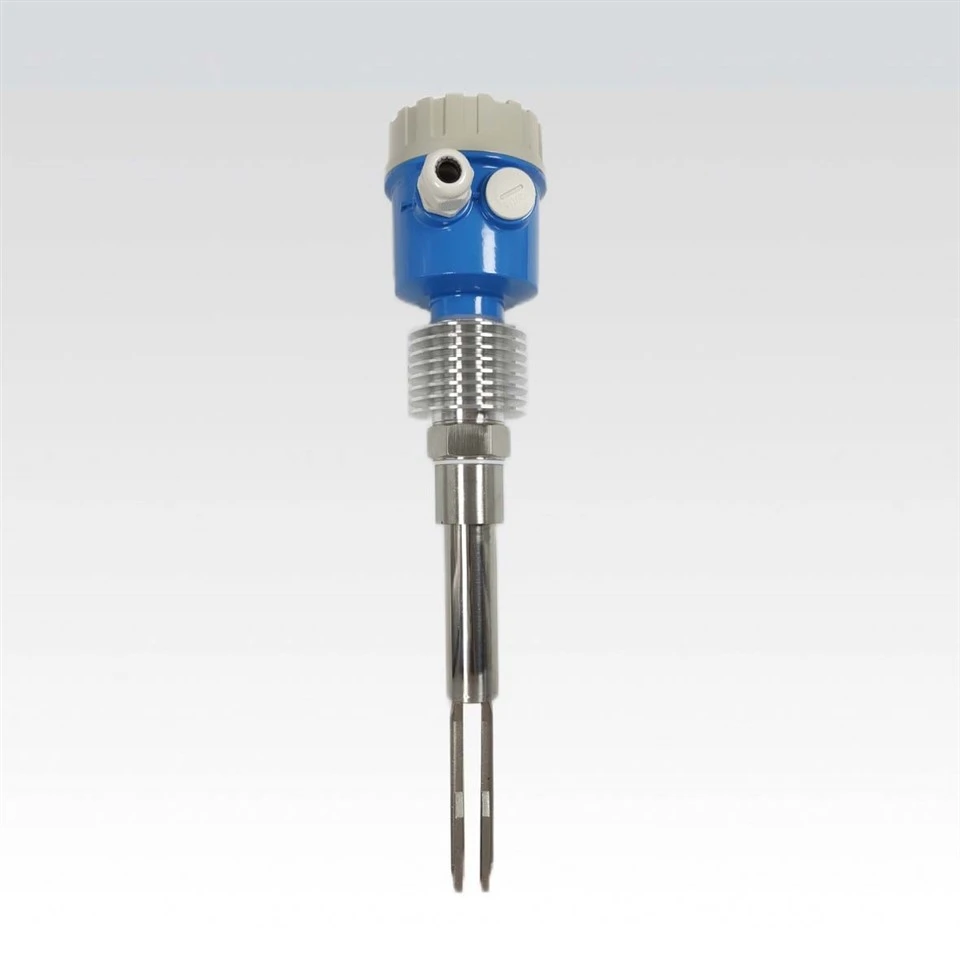

Diapason/Diapason vibrante (per liquidi e polveri, immune all'accumulo)

Capacitivo (per liquidi e solidi conduttivi/non-conduttivi)

Ottico (per liquidi puliti, alta precisione)

Conduttività (per liquidi-a base d'acqua)

3. Costruzione robusta e durevole

Realizzato in acciaio inossidabile, PTFE o altri materiali-resistenti alla corrosione.

Classificazione IP65/IP66/IP67/IP68 per funzionamento antipolvere e impermeabile.

Adatto per ambienti ad alta-pressione e alta-temperatura (a seconda del modello).

4. Nessuna parte mobile (nella maggior parte dei modelli)

Il diapason e gli interruttori capacitivi non hanno parti mobili, riducendo l'usura e la manutenzione.

Gli interruttori a galleggiante sono semplici ma comunque altamente affidabili per le applicazioni di base.

5. Installazione e configurazione facili

Il design compatto consente l'installazione orizzontale, verticale o laterale-.

Opzioni di montaggio filettate, flangiate o con morsetto per flessibilità.

6. Ampia gamma di applicazioni

Funziona con acqua, acque reflue, prodotti chimici, oli, carburanti, alimenti, prodotti farmaceutici e solidi sfusi.

Alcuni modelli sono certificati ATEX/IECEx per aree pericolose.

Perché scegliere NOI

La nostra fabbrica:Shanghai Ziasiot Technology Co., Ltd. è un'azienda esperta nella produzione di sensori e trasmettitori di pressione e temperatura.

Prodotti:I principali prodotti sviluppati e prodotti dalla nostra azienda sono costituiti da più serie, tra cui sensori wireless, sensori di flusso, lineari, sensori di pressione, sensori di livello del liquido, sensori di pressione di fusione ad alta temperatura, manometro di fusione, trasmettitore di pressione di fusione ad alta temperatura, sensore di temperatura, strumento indice di fusione, sistema di calibrazione della pressione, strumento digitale intelligente, interruttore di sabbiatura, sistema di casa intelligente, modulo intelligente, bilancia pesapersone intelligente, strumento da laboratorio, Internet delle cose e sistema di controllo completo automatizzato.

La nostra certificazione:Per sottolineare il nostro impegno verso la qualità e la reputazione, il processo di ricerca e sviluppo e di produzione di tutti i marchi zias garantisce il rispetto e il possesso delle certificazioni RoHS, ISO, CE, CMC, CPA, ex e altre.

Produzione e Qualità:ZiasIOT si dedica al miglioramento dell'industria manifatturiera e della sua produttività. La capacità di controllare la temperatura e la pressione in campo industriale è vitale per promuovere la produttività e realizzare prodotti di alta-qualità.

Tipi di interruttori di livello

1. Interruttore di livello capacitivo

Gli interruttori di livello capacitivi sono progettati per misurare liquidi corrosivi, alte temperature e livelli di liquidi in contenitori sigillati. Un interruttore di livello capacitivo funziona secondo il principio della capacità. Ha un elettrodo che cambia quando cambia l'altezza del mezzo e fa cambiare la sua capacità, il rapporto tra la sua carica elettrica. Il meccanismo di rilevamento modifica il livello o l'altezza del mezzo in un segnale di corrente trasmesso a uno strumento o computer secondario.

2. Interruttori di livello di conduttività

Gli interruttori di livello di conducibilità sono dotati di sensori sofisticati e altamente sensibili che registrano lievi variazioni nel livello di un liquido. Hanno sonde conduttive che sono elettrodi completamente isolati ad eccezione delle punte per evitare ponti elettrici. Le sonde funzionano in base alle variazioni della resistenza elettrica tra loro, dove un elettrodo è l'elettrodo di riferimento e l'altro è l'elettrodo di controllo del livello.
Il processo degli elettrodi di conduttività rileva il livello di resistenza quando sono coperti dal mezzo. In alcuni casi è possibile utilizzare una parete del serbatoio elettricamente conduttiva al posto di uno degli elettrodi.

3. Interruttore a membrana

Un interruttore di livello a membrana misura le variazioni di pressione causate dall'aumento o dalla diminuzione del livello del materiale. All'aumentare del livello, la pressione dell'aria aumenta e la faccia del diaframma cade sotto la pressione, attivando un microinterruttore. Quando la pressione diminuisce, il diaframma ritorna nella sua posizione iniziale. Gli interruttori di livello a membrana hanno un'uscita con contatto elettrico e hanno un ampio utilizzo industriale.

4. Interruttore di livello del dislocatore

Gli interruttori di livello a dislocatore sono progettati per funzionare in presenza di temperature e pressioni elevate. Hanno un peso, che ne è il dislocatore, sospeso su una molla più pesante dei mezzi. Quando il mezzo entra in contatto con il dislocatore, viene prodotta una forza di galleggiamento che modifica il peso del dislocatore e provoca la retrazione della molla. Quando la molla si ritrae, invia un magnete verso l'alto che aziona l'elemento di commutazione.

Come si applica l'interruttore di livello a galleggiante al controllo del trattamento dell'acqua

Nel trattamento delle acque, il controllo del livello dei liquidi è spesso correlato alla sicurezza, all'economia e alla fattibilità dell'intero processo.

In un processo di trattamento dell'acqua, sono generalmente presenti acqua non depurata, serbatoi intermedi dell'acqua, serbatoi dell'acqua di produzione, serbatoi dell'acqua di controlavaggio e persino serbatoi dei liquidi di scarico. Ci sono volumi grandi e piccoli. In generale, il serbatoio dell'acqua di produzione e quello dell'acqua grezza saranno relativamente grandi, soprattutto nelle grandi linee di produzione. Al momento, nel serbatoio dell'acqua vengono spesso utilizzati più interruttori di livello del liquido per controllare più livelli di liquido. Ad ogni livello del liquido corrispondono diverse azioni, come l'avvio e l'arresto della pompa e l'avvio e l'arresto dell'acqua prodotta. Alcuni serbatoi, anche se di grandi dimensioni, non richiedono necessariamente più interruttori di livello.

Ad esempio, in una linea di produzione di acqua pura RO, l'acqua concentrata RO viene utilizzata come acqua di controlavaggio e immagazzinata nel serbatoio dell'acqua di controlavaggio. Nel serbatoio dell'acqua di controlavaggio è presente un solo interruttore del livello del liquido, ovvero l'interruttore di controllo del livello basso del liquido, che viene utilizzato per rilevare la quantità di acqua nel serbatoio dell'acqua durante il controlavaggio senza rilevare se il serbatoio dell'acqua è pieno. Poiché RO produce continuamente acqua pura, l'acqua concentrata non può essere scaricata. Per il serbatoio dell'acqua prodotta, è necessario impostare gli interruttori di controllo di livello basso e livello alto. L'interruttore del livello alto del liquido viene utilizzato per rilevare se il serbatoio dell'acqua è pieno e, in tal caso, la produzione di acqua viene interrotta; l'interruttore del livello basso del liquido viene utilizzato per monitorare se l'acqua prodotta nel serbatoio dell'acqua prodotta è sufficiente quando viene utilizzata l'acqua.

Applicazioni degli interruttori di livello

Rilevamento del livello del punto

Un interruttore di livello con rilevamento del livello del punto è programmato con un livello predefinito e si attiva quando viene raggiunto tale livello. Gli interruttori di livello utilizzati per il rilevamento del punto di livello includono interruttori capacitivi, a ultrasuoni, a paletta rotante e con vibrazione a diapason o asta. Nel sistema di interruttori di livello a punto, sono presenti due interruttori, uno per misurare il livello alto e uno per misurare il livello basso.

Misurazione continua del livello

Gli interruttori di livello per la misurazione continua del livello monitorano i livelli dei fluidi e forniscono un flusso costante di dati relativi al livello dei fluidi. Includono interruttori a microonde, a ultrasuoni, capacitivi e a galleggiante. Gli interruttori di livello per la misurazione continua del livello sono più complessi dei rilevatori di livello puntuale poiché sono progettati per monitorare l'intero sistema. Sono programmati per controllare una gamma di livelli per produrre un output analogico del livello di un contenitore.

Interruttori di livello a contatto

Gli interruttori di livello a contatto entrano in contatto con il prodotto o il materiale misurato e includono interruttori di livello a galleggiante, conduttivi e vibranti o a diapason. Sono uno strumento molto conveniente e semplice per misurare i livelli di processo. A differenza degli interruttori di livello senza-contatto, gli interruttori di livello con contatto hanno meno funzioni e un design semplicistico. Una preoccupazione importante per gli interruttori di livello a contatto è la configurazione del materiale che misureranno, ad esempio corrosivo, acido o altamente reattivo. Sebbene gli interruttori di livello a contatto siano meno costosi, devono essere scelti con attenzione per adattarsi al mezzo.

Interruttori di livello senza-contatto

Ci sono alcune applicazioni in cui il contatto con il fluido deve essere evitato perché il prodotto è corrosivo o ha proprietà che potrebbero alterare il funzionamento dell'interruttore di livello o le sue letture. Gli interruttori di livello senza-contatto utilizzano il principio del tempo di volo (ToF) per misurare continuamente il livello di un materiale.

Interruttore di livello contro trasmettitore di livello

La differenza tra l'interruttore di livello e il trasmettitore di livello include quanto segue.

Interruttore di livello	Trasmettitore di livello
Un interruttore di livello è anche chiamato sensore di livello.	Il trasmettitore di livello è noto anche come misuratori di livello.
Questo interruttore è adatto ovunque sia necessario calcolare livelli molto alti o molto bassi.	Un trasmettitore di livello è adatto laddove è necessario calcolare con precisione il livello del liquido.
Questi sono costosi rispetto ai trasmettitori.	Questi sono economici rispetto agli interruttori.
Rispetto ai trasmettitori di carico, questi non sono affidabili e robusti.	Questi trasmettitori sono più affidabili e robusti.
Le informazioni disponibili sull'interruttore sono inferiori rispetto a quelle di un trasmettitore.	Le informazioni disponibili su questo sono più rispetto a un interruttore.

Componenti di un interruttore di livello

Componente del sensore

Il componente principale di un interruttore di livello è il suo sensore, che può essere un rilevamento del livello o una misurazione continua del livello. Gli indicatori del sensore di livello includono capacità, ottico, conduttività, vibrazione o diapason e interruttore a galleggiante. I sensori per la misurazione continua del livello sono a ultrasuoni, a microonde e radar.

I sensori di livello sono molto piccoli, economici, entrano in contatto con il prodotto, non hanno parti in movimento e sono molto precisi. Per garantire la loro precisione, sono calibrati al livello e al tipo di prodotto adeguati.

I sensori di misurazione del livello continuo non hanno parti mobili, sono compatti, estremamente affidabili, non entrano in contatto con il prodotto, non sono influenzati dalle proprietà o dalle caratteristiche del prodotto e sono auto-pulenti. Poiché i sensori di misurazione continua del livello sono più complessi, sono più costosi e possono essere influenzati da fattori ambientali come l’elettricità statica.

Segnale di uscita

I segnali di uscita per un interruttore di livello possono essere seriali o paralleli, a seconda del tipo di interruttore di livello e del suo design. L'uscita seriale è un metodo di comunicazione tra un computer e le sue periferiche, che, in questo caso, è un interruttore di livello. I dati vengono inviati in sequenza con un punto iniziale e un punto finale.

I tipi di comunicazione di un segnale di uscita seriale possono essere asincroni, dove i dati hanno un inizio e una fine per delimitarli. Con l'uscita seriale sincrona vengono eliminati bit aggiuntivi e la limitazione dei dati dipende dalla temporizzazione. La comunicazione seriale dei dati può essere inviata su lunghe distanze e presenta un cablaggio semplice.

La comunicazione parallela prevede l'invio di ciascun bit di dati su un cavo separato. Tutti i dati vengono ricevuti dal computer tutti insieme e devono arrivare esattamente nello stesso momento. Con la comunicazione dati parallela è possibile inviare più informazioni contemporaneamente, in modo rapido e affidabile. Poiché tutti i dati vengono ricevuti contemporaneamente, l'elaborazione richiede più tempo.

Interfaccia

Sono disponibili vari display per gli interruttori di livello, alcuni tipi sono più precisi e accurati di altri. I tre tipi più comuni utilizzati per i processi industriali sono analogico, digitale e video. Nella maggior parte dei casi, i computer vengono utilizzati per controllare e accettare i dati.

Alcune varianti degli interruttori di livello dispongono di display unitari in cui è possibile effettuare le impostazioni sull'interruttore.
Analogico - Come per tutti i display analogici, è presente un quadrante, un pulsante o una lancetta utilizzata per impostare i parametri dell'interruttore.
Digitale - I display digitali sono i più facili da usare e dispongono di letture numeriche che possono essere utilizzate per impostare i livelli per l'interruttore di livello. Il display è normalmente illuminato e dispone di un metodo per inserire o leggere i dati.
Computer - Sempre più sistemi collegano gli interruttori di livello ai computer per ricevere i dati di output, siano essi seriali o paralleli. Un computer è in grado di organizzare i dati e fornire una visualizzazione video.

Come scegliere il giusto interruttore di livello

Intelligent Liquid Capacitive Level Switch

Materiale dell'interruttore di livello
Gli interruttori di livello sono realizzati con ogni tipo di materiale immaginabile. Quando si determina quale interruttore di livello acquistare, è importante che l'interruttore di livello sia compatibile con il materiale che verrà monitorato. I produttori realizzano interruttori di livello in ottone, acciaio inossidabile e varie forme di plastica. Tutti questi materiali possono essere utilizzati con materiali umidi non corrosivi.
L'impatto chimico del mezzo da misurare può influire sulle prestazioni di un interruttore di livello. Questa considerazione è anche un fattore nel decidere se l'interruttore di livello sarà del tipo ad immersione, come un dislocatore o un interruttore di livello a galleggiante.

Requisiti elettrici
Affinché un interruttore di livello funzioni correttamente, il suo collegamento elettrico deve corrispondere alla sua alimentazione. Un'alimentazione insufficiente o eccessiva può portare a scarse prestazioni dell'interruttore di livello o alla mancata-attivazione.

Montaggio dell'interruttore
Per quanto semplice possa sembrare, il montaggio di un interruttore di livello ha molto a che fare con le sue prestazioni e capacità. Fondamentalmente, gli interruttori di livello possono essere montati orizzontalmente o verticalmente, che sono le descrizioni più basilari del montaggio degli interruttori di livello.
Nelle configurazioni di montaggio sono incluse le dimensioni del foro attraverso il quale verrà montato l'interruttore di livello, il posizionamento sul contenitore come laterale, superiore o inferiore, attacco filettato o non filettato, sospeso o montato a parete e molti altri fattori, ciascuno dei quali deve essere deciso prima dell'acquisto di un interruttore di livello.

Misura di un interruttore
Questo fattore è il motivo per l'acquisto di un interruttore di livello. Occorre decidere in anticipo quale tipo di dati richiedere e il metodo di misurazione. Tutti gli interruttori di livello sono progettati per effettuare letture accurate. I tipi di letture sono determinati da come verrà utilizzato l'interruttore di livello. La maggior parte delle applicazioni richiedono due interruttori di livello, uno per misurare il livello di vuoto e l'altro per misurare il troppo pieno.

È importante determinare quale sarà il livello minimo consentito e quanto vicino alla parte superiore del contenitore il contenuto dovrebbe salire. Alcuni di questi fattori sono decisi dalla dimensione del contenitore e dal suo volume.

Pressione materiale
Tutti i materiali producono pressione a causa del loro peso. Quando si sceglie un interruttore di livello, è importante capire se i materiali da monitorare eserciteranno pressione sull'interruttore di livello. In tal caso, esistono interruttori di livello progettati con materiali in grado di resistere a condizioni di alta pressione.

Resistenza alla temperatura
Nel caso della temperatura, non tutti gli interruttori di livello sono uguali. Il materiale di base di un interruttore di livello e il tipo di cablaggio determineranno il livello di temperature che può sopportare. Sebbene tutti gli interruttori di livello possano essere utilizzati per una varietà di applicazioni, solo quelli appositamente progettati sono in grado di resistere a temperature elevate di 1000 gradi C o superiori.

Commuta l'uscita
Gli interruttori di livello possono produrre diversi tipi di uscita, che può essere un relè, analogico o digitale. Il tipo di output deve corrispondere al controller che riceverà i dati. La selezione include il tipo di ritardo che può differenziare tra l'utilizzo dell'uscita parallela o seriale.

Dimensioni del contenitore
Tutti gli interruttori di livello possono essere facilmente trasportati a mano e sono dispositivi piccoli e compatti. Sebbene questo sia comune a tutti gli interruttori di livello, alcuni tipi sono più facili da inserire in determinati contenitori rispetto ad altri tipi. Tra i molti fattori riguardanti il processo di selezione, questo in particolare è il più ovvio ma viene spesso trascurato a causa delle dimensioni generali degli interruttori di livello. Il primo passo nel processo di selezione è calcolare la dimensione del contenitore e il numero di interruttori di livello che saranno necessari.

Domande frequenti

D: Cos'è un interruttore di livello?

R: Un interruttore di livello è un sensore che rileva la presenza di liquidi, polvere o materiali granulati in una posizione specifica. (Viene anche chiamato sensore di livello) Ad esempio, quando un serbatoio viene rifornito di liquido, trabocca. Per evitare traboccamenti, un interruttore di livello è installato vicino alla parte superiore del serbatoio.

D: Qual è la differenza tra un interruttore a galleggiante e un interruttore di livello?

A: Interruttore di livello a galleggiante: un galleggiante segue il movimento della superficie di un liquido e aziona un interruttore. Interruttore di livello capacitivo: il rilevatore forma un condensatore elettrico con il serbatoio, la cui capacità cambia quando il livello raggiunge il rilevatore.

D: Qual è la differenza tra un interruttore di livello e un trasmettitore di livello?

R: Un interruttore di livello è un dispositivo che funziona rilevando il livello del fluido e spegnendolo o accendendolo a seconda del risultato. D'altra parte, un trasmettitore di livello funziona misurando continuamente il livello e trasmettendo i dati a un controller.

D: Cos'è un interruttore di livello?

R: Gli interruttori di livello a punto vengono utilizzati per determinare quando un materiale liquido o secco ha raggiunto un livello predeterminato. Una volta che il fluido raggiunge il livello, un contatto si apre o si chiude e invia un'uscita a un allarme, una pompa, un PLC o un altro dispositivo di controllo.

D: Dove viene utilizzato l'interruttore di livello?

R: Questi dispositivi sono dotati di elettrodi per rilevare i livelli dei liquidi. Sono stati ampiamente utilizzati in opere idriche e fognature per edifici e complessi residenziali, strutture e attrezzature industriali, impianti di trattamento delle acque e impianti di trattamento delle acque reflue e molte altre applicazioni.

D: Cos'è un interruttore di Livello 1?

R: Uno switch di livello fisico, o switch di livello 1(L1), opera a livello fisico del modello OSI (Open System Interconnection). Il modo più semplice di pensare a un interruttore di livello 1 è un pannello di permutazione elettronico programmabile. Stabilisce semplicemente la connessione fisica tra le porte.

D: Come selezionare l'interruttore di livello?

A: Intervallo di misurazione: determinare l'intervallo del livello che deve essere misurato, poiché ciò aiuterà a selezionare un interruttore con l'intervallo di misurazione appropriato.
Precisione: la precisione dell'interruttore è importante poiché determinerà la precisione della misurazione.

D: Cosa sono gli interruttori di flusso e livello?

R: Gli interruttori di livello svolgono un ruolo importante nella gestione dei picchi di flusso. Vengono utilizzati in recipienti o tubazioni per azionare automaticamente valvole, pompe e allarmi che segnalano livelli bassi o alti di fluido. Due possono essere utilizzati insieme per svuotare o riempire automaticamente i contenitori.

D: Cos'è un interruttore di livello a galleggiante?

R: Un interruttore a galleggiante è un tipo di sensore di livello, un dispositivo utilizzato per rilevare il livello del liquido all'interno di un serbatoio. L'interruttore può essere utilizzato per controllare una pompa, come indicatore, allarme o per controllare altri dispositivi.

D: Qual è l'uscita di un interruttore di livello?

R: L'uscita di un interruttore di livello può dipendere o meno dalla tensione-. A volte può avere un contatto-senza tensione oppure a volte può avere una tensione fissa 0-12. Il trasmettitore di livello è impostato con un segnale di uscita variabile di 4-20 mA.

D: L'interruttore di livello è analogico o digitale?

R: A questo scopo vengono utilizzati due tipi di strumenti: interruttore di livello e trasmettitore di livello. Un interruttore di livello è uno strumento con ingresso digitale, mentre un trasmettitore di livello è un trasmettitore con ingresso analogico.

D: Cos'è l'interruttore di livello nella strumentazione?

R: Un interruttore di livello rileva il livello di un liquido o di un solido (granuli o polvere) in un recipiente. Gli interruttori di livello spesso utilizzano galleggianti come elemento di rilevamento del livello-, il cui movimento aziona uno o più contatti dell'interruttore. Ricordiamo dalla sezione 9.1 che lo stato "normale" di un interruttore è la condizione di riposo senza stimolazione.

D: Quanti tipi di interruttori di livello esistono?

R: Esistono due tipi di misurazione-di livello base: continua e puntuale o multi-punto. I trasmettitori di livello o i trasduttori di livello vengono utilizzati per misurare il livello di un materiale liquido o solido sfuso (nonché di fanghi) all'interno di uno spazio specifico.

D: Cosa sono gli interruttori di livello dei liquidi?

R: I sensori di livello del liquido, chiamati anche interruttori di livello del liquido, sono progettati per cambiare stato quando immersi in un liquido. Vengono utilizzati per determinare se è presente un liquido o un olio a un livello particolare in un contenitore.

D: Come funziona l'interruttore del livello di inclinazione?

A: Come funziona l'interruttore del livello di inclinazione SOLIBA? Il SOLIBA deve essere sospeso verticalmente all'altezza desiderata. Una volta che il flusso di cereali raggiunge il SOLIBA, il microinterruttore interno si inclinerà con un angolo di commutazione di 10º. Allo stesso modo, il SOLIBA ritorna in posizione verticale quando il livello dei cereali diminuisce.

D: Cos'è un trasmettitore di livello?

R: I trasmettitori di livello sono sensori utilizzati per misurare i livelli di stoccaggio in serbatoi, silos, ecc., i livelli dei fiumi, i livelli delle maree (altezza del livello del mare), ecc. Esistono molti tipi di trasmettitori di livello. Non solo differiscono nel metodo, ma ogni produttore ha le proprie caratteristiche.

D: A cosa serve il trasmettitore di livello?

R: I trasmettitori di livello forniscono misurazioni di livello continue nell'ambito del sistema anziché in un singolo punto e producono un segnale di uscita direttamente correlato al livello nel serbatoio. Il segnale di uscita generato può essere utilizzato per visualizzare la profondità o per attivare funzioni di controllo.

D: Cos'è un interruttore limite del livello di riempimento?

R: L'interruttore limite del livello di riempimento è un sensore operativo capacitivo con rilevamento del valore limite. L'asta dell'elettrodo, il materiale di riempimento e la parete del contenitore realizzano un condensatore elettrico.

D: Qual è l'importanza dell'interruttore di livello?

D: Quali sono i vantaggi degli interruttori a galleggiante?

R: Gli interruttori a galleggiante sono facili da montare e adattare. Le calibrazioni possono essere effettuate mentre il sistema è online. Indicatore, trasmettitore e interruttori utilizzano lo stesso hardware. Misura di livello continua, anche in caso di interruzione di corrente.
