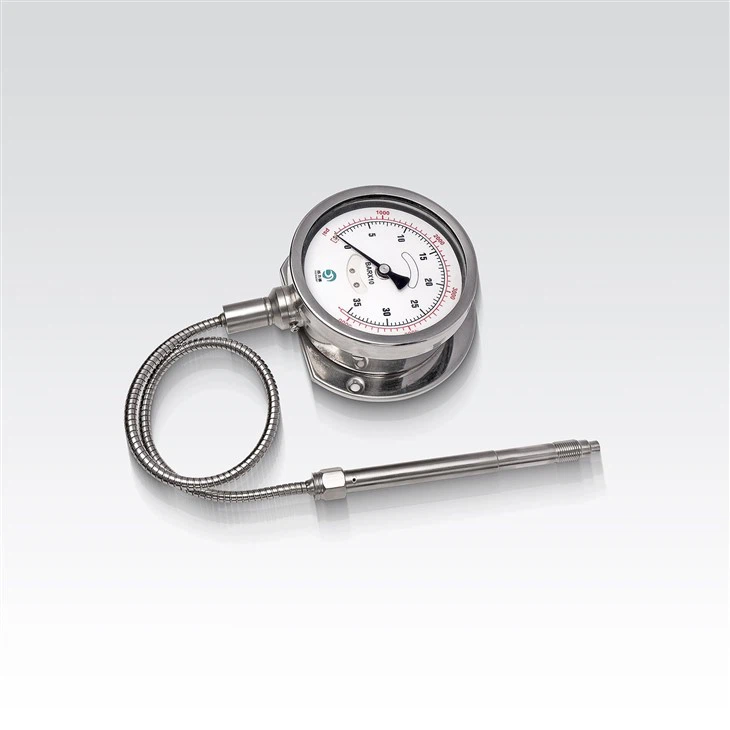

Calibri di pressione di fusione meccanica ad alta temperatura
PG112/PG123/PG133 Meccanico di pressione di fusione ad alta temperatura per l'estrusione di plastica, per lo stampaggio in iniezione di plastica è un componente cruciale nel processo di estrusione in plastica, consentendo agli operatori di monitorare e controllare la pressione della plastica fusa mentre passa attraverso l'estrusore.
Il design sulla versione rigida del muso del calibro meccanico può essere ruotato per la visualizzazione libera e il trasduttore di pressione incorporato opzionale con 2. 0 MV/V Output e il trasmettitore di pressione con 4 ~ 20MA è disponibile per monitorare il remoto con gli indicatori di pressione. Sono disponibili configurazioni di termocoppia o RTD per fornire la temperatura di fusione.
Descrizione
Caratteristiche
Range di pressione: 0-100 bar o 0-1000 bar;
Livello di precisione: ± 1,6%FS;
Rivestimento speciale diaframma;
Livello di protezione IP65;
4-20 MA Output del segnale disponibile.
Area di applicazione
Industria delle fibre chimiche;
Industria dello stampaggio a iniezione;
Industria della gomma e della plastica
Descrizione del prodotto
La serie di manometri a pressione di fusione ad alta temperatura è progettata per misurare la pressione ad alta temperatura nelle industrie dello stampaggio iniezione e della fibra chimica, del diaframma speciale e del rivestimento altamente anti-abrasivo che consentono di funzionare normalmente ad alta temperatura di 400 gradi. Adotta una connessione filettata standard ed è caratterizzato da un'elevata stabilità e da una durata di lunga durata.
Parametri tecnici
|
Output sigal |
4 ~ 20Ma disponibile |
|
Precisione |
±1.6%F.S |
|
Intervallo di pressione |
{{0}} ~ 100bar, 0 ~ 1000Bar |
|
Unità di pressione |
psi, bar |
|
Capacità di sovraccarico |
1,5 volte la pressione valutata |
|
Disegna a temperatura zero |
0. 005MPA/ gradi |
|
Temp. Ambiente elettrico |
-20 grado ~ 85 gradi |
|
Materiale diaframma |
15-5 ph |
|
Temp di diaframma |
400 gradi |
|
Connessione elettrica |
5- connettore aeronautico standard PIN |
|
Coppia di montaggio |
40n.m, max |
|
Connessione di processo |
1/2-20 Unf |
|
Livello di protezione |
Grado di protezione IP65 |
|
Componenti di misurazione temp |
E, J, KType o Pt100 |
Dimensione esterna
|
D1 |
D2 |
D3 |
D4 |
D5 |
A |
B |
C |
|
1/2umf |
φ7.8 |
φ10.5 |
φ10.5 |
φ12.7 |
5.5 |
11.5 |
16 |
|
M14×1.5 |
φ7.8 |
φ11.5 |
φ11.7 |
φ12.7 |
5.5 |
11.5 |
16 |
|
M18×1.5 |
φ9.8 |
φ15.8 |
φ12.7 |
φ12.7 |
5.5 |
14.5 |
20 |
Guida all'ordinamento
|
Serie n |
Pag |
X |
- |
X |
- |
X |
- |
X |
X |
- |
X |
- |
X |
- |
X |
|
|
Tipo di prodotto |
gambo rigido |
112 |
||||||||||||||
|
flessibile |
123 |
|||||||||||||||
|
Misurazione doppia |
133 |
|||||||||||||||
|
Intervallo di pressione |
10 MPA 100BAR 1500PSI |
1.5M |
||||||||||||||
|
20 MPA 200bar 3000psi |
3M |
|||||||||||||||
|
25 MPA 250BAR 3500PSI |
3.5M |
|||||||||||||||
|
35MPA 350bar 5000psi |
5M |
|||||||||||||||
|
40MPA 400bar 6000psi |
6M |
|||||||||||||||
|
50 MPA 500BAR 7500PSI |
7.5M |
|||||||||||||||
|
70MPA 700BAR 10000PSI |
10M |
|||||||||||||||
|
100 MPA 1000BAR 15000PSI |
15M |
|||||||||||||||
|
Connessione di processo |
1/2-20 Unf |
1/2 |
||||||||||||||
|
M14×1.5 |
M14 |
|||||||||||||||
|
M18×1.5 |
M18 |
|||||||||||||||
|
M22×1.5 |
M22 |
|||||||||||||||
|
G3/8 |
G3/8 |
|||||||||||||||
|
Gambo rigido |
6 pollici (152 mm) |
6 |
||||||||||||||
|
9 pollici (229 mm) |
9 |
|||||||||||||||
|
12,5 pollici (318 mm) |
12 |
|||||||||||||||
|
15 pollici (381 mm) |
15 |
|||||||||||||||
|
18 pollici (460 mm) |
18 |
|||||||||||||||
|
Flessibile |
18 pollici (460 mm) |
/18 |
||||||||||||||
|
24 pollici (610 mm) |
/24 |
|||||||||||||||
|
30 pollici (760 mm) |
/30 |
|||||||||||||||
|
Uscita del segnale |
Nessuno |
vuoto |
||||||||||||||
|
2mv/v |
2mv |
|||||||||||||||
|
4 ~ 20Ma |
Ma |
|||||||||||||||
|
0 ~ 10vdc |
10V |
|||||||||||||||
|
0 ~ 5vdc |
5V |
|||||||||||||||
|
Componente di temperatura |
Tipo j |
J |
||||||||||||||
|
Tipo k |
K |
|||||||||||||||
|
E tipo |
E |
|||||||||||||||
|
Tre Pt100 RTD |
RTD1 |
|||||||||||||||
|
E-connection |
Nessuno |
vuoto |
||||||||||||||
|
5- connettore aeronautico standard PIN |
5P |
|||||||||||||||
